贵州母线槽:低压断路器技术参数

动作时间

动作时间是指从电路出现短路的瞬间开始到触头分离、电弧熄灭、电路完全被分断所需的全部时间,'主要指切断故障电流所需的时间。它包括以下三部分:
1) 低压断路器由正常工作电流增大到脱扣器整定电流所需的时间。它取决于线路参数、短路电流的增长速度以及整定电流的上、下限值。
2) 低压断路器从过电流脱扣器得到信号开始动作起到触头系统受到自由脱扣机构的作用,弧触头开始分离并出现电弧的一段时间。这段时间又称为固有时间。它取决于机械方面的参数。
3) 从弧触头间产生电弧开始,到电弧完全熄灭、电流被切断为止的时间。这段时间又称为燃弧时间。它取决于灭弧系统的性能,并和电路参数有关。一般直流快速断路器的动作时间为 20 -30ms, 交流限流断路器的动作时间一般应小于 5ms

保护特性

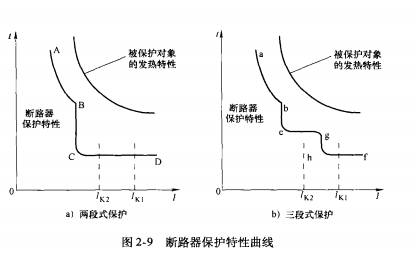

低压断路器的保护特性主要是指低压断路器对电流的保护特性,一般用各种过电流情况与低压断路器动作时间的关系曲线来表示,如图 2-9 所示。
低压断路器的保护特性曲线,根据配电保护的需要,可以做成只有瞬时动作的一段保护特性,也可以做成具有长延时反时限、瞬时动作特性的两段保护特性,如图 2-9a 所示,也可以做成具有长延时反时限、短延时定时限、瞬时动作特性的选择性三段保护特性,如图 所示。




为了使低压断路器具有良好的保护作用,其保护特性应与被保护对象的允许发热特性相匹配,即低压断路器的保护特性曲线要位千被保护对象的发热特性曲线的内侧。另外,为实现低压断路器具有良好的选择性保护,防止越级跳闸等现象的发生,要求上一级低压断路器的脱扣电流一般要比下一级高两挡,同时为确保动作具有可靠性,上一级低压断路器应装有带延时动作的脱扣器。

电寿命和机械寿命
低压断路器的使用寿命包括电寿命和机械寿命,它是指在规定的正常负载条件下动作而不必要更换零部件的操作次数。配电用低压断路器由于操作次数和动作次数较少,其电寿命和机械寿命要求不高,如 400 ~ !OOOA万能式断路器,其机械寿命规定为 万次,电寿命为 0.5 万次。电动机保护用断路器,其机械寿命和电寿命可达几万次。
